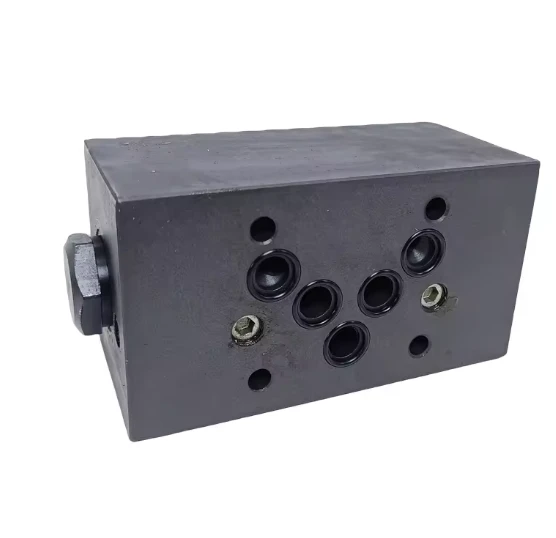

DGMPC-5-ABK-BAK-30 Βαλβίδα ελέγχου υδραυλικού πιλότου

Οι βαλβίδες της σειράς DGMPC είναι μονές ή διπλές μονάδες ελέγχου. Οι μονάδες διπλού ελέγχου έχουν πανομοιότυπα στοιχεία ελέγχου που βρίσκονται στις γραμμές θυρών κυλίνδρου "A" και "B". Τα στόμια της βαλβίδας αντεπιστροφής μετακινούνται στην ανοιχτή θέση από ένα κεντρικό καρούλι ελέγχου πιλότου που κινείται προς το ένα ή το άλλο έλεγχο, ανάλογα με το ποια θύρα είναι υπό πίεση. Η βαλβίδα αντεπιστροφής που βρίσκεται στο κύκλωμα επιστροφής ανοίγει από την πίεση λειτουργίας στο πρωτεύον κύκλωμα . Όταν εξαερωθεί η πίεση στη γραμμή πιλότου, η βαλβίδα αντεπιστροφής θα παραμείνει κλειστή. Η αναλογία περιοχής καρουλιού πιλότου προς έδρα βαλβίδας είναι 3:1 στα τυπικά μοντέλα και 20:1 σε μοντέλα με δυνατότητα αποσυμπίεσης. Ελέγξτε το ράγισμα της βαλβίδας (άνοιγμα) Διατίθενται πιέσεις 1 bar (15 psi), 2,5 bar (36 psi) και 5 bar (73 psi). Λάβετε υπόψη ότι η αντίθλιψη στην προς τα κάτω πλευρά ή στην πλευρά ελεύθερης ροής της βαλβίδας αντεπιστροφής πιλότου μπορεί να εμποδίσει το άνοιγμα της βαλβίδας σε ορισμένες περιπτώσεις.
