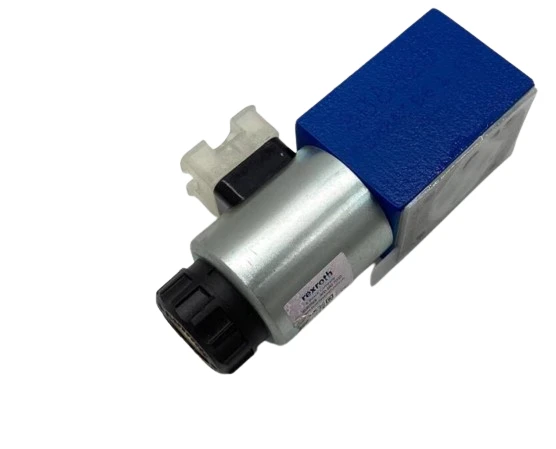

Ηλεκτρομαγνητική βαλβίδα υδραυλικής 4WE

 Επισκόπηση

Οι κατευθυντήριες βαλβίδες τύπου Rexroth 4WE Series Hydraulic solenoid valve (συμπεριλαμβανομένης της σειράς 4WE6, 4WE10 SERIES) είναι βαλβίδες κατευθυντικής μπομπίνας που ενεργοποιούνται με ηλεκτρομαγνητική βαλβίδα. Ελέγχουν την έναρξη, τη διακοπή και την κατεύθυνση μιας ροής. Η υδραυλική ηλεκτρομαγνητική βαλβίδα αποτελείται βασικά από ένα ή δύο ηλεκτρομαγνητικές βαλβίδες, καρούλι ελέγχου και ένα ή δύο ελατήρια επιστροφής. Σε κατάσταση απενεργοποίησης, το καρούλι ελέγχου συγκρατείται στην κεντρική θέση ή στην αρχική θέση από τα ελατήρια επιστροφής (εκτός από το καρούλι ώθησης). Το καρούλι ελέγχου ενεργοποιείται από ηλεκτρομαγνητικές βαλβίδες υγρού πείρου.

Είναι δυνατό μόνο σε σχέση με τα σύμβολα G, J, D και E καθώς και μειωμένο όριο απόδοσης Για να διασφαλιστεί η σωστή λειτουργία, πρέπει να ληφθεί μέριμνα ώστε ο θάλαμος πίεσης της ηλεκτρονικής ηλεκτρομαγνητικής βαλβίδας να είναι γεμάτος με λάδι. Η δύναμη της υδραυλικής ηλεκτρομαγνητικής βαλβίδας δρα μέσω του εμβόλου στο καρούλι ελέγχου και ωθεί το τελευταίο από τη θέση ηρεμίας στην απαιτούμενη τελική θέση. Αυτό επιτρέπει την απαραίτητη κατεύθυνση ροής από P→ A και B → T ή P→ B και A→T. Μετά την αποδιέγερση της ηλεκτρομαγνητικής βαλβίδας, το ελατήριο επιστροφής σπρώχνει το καρούλι ελέγχου πίσω στη θέση ηρεμίας. Μια χειροκίνητη παράκαμψη επιτρέπει τη μετακίνηση του καρουλιού ελέγχου χωρίς ενεργοποίηση ηλεκτρομαγνητικής βαλβίδας.

Αυτή η έκδοση είναι μια βαλβίδα κατεύθυνσης με 2 θέσεις καρούλι και 2 ηλεκτρονικές ηλεκτρομαγνητικές βαλβίδες χωρίς αναστολή. Η βαλβίδα χωρίς επιστροφή ελατηρίου στο καρούλι ελέγχου δεν έχει καθορισμένη βασική θέση στην κατάσταση απενεργοποίησης. Χωρίς επιστροφή ελατηρίου με αναστολή "OF" (δυνατή μόνο με σύμβολα A, C και D).

Αυτή η έκδοση είναι μια βαλβίδα κατεύθυνσης με 2 θέσεις καρούλι και 2 ηλεκτρονικές ηλεκτρομαγνητικές βαλβίδες με συγκράτηση. Τα κουμπιά χρησιμοποιούνται για τη στερέωση του καρουλιού ελέγχου στην αντίστοιχη θέση του καρουλιού. Κατά τη λειτουργία, η συνεχής εφαρμογή ρεύματος στην ηλεκτρονική ηλεκτρομαγνητική βαλβίδα μπορεί επομένως να παραλειφθεί, γεγονός που συμβάλλει στην ενεργειακά αποδοτική λειτουργία.
